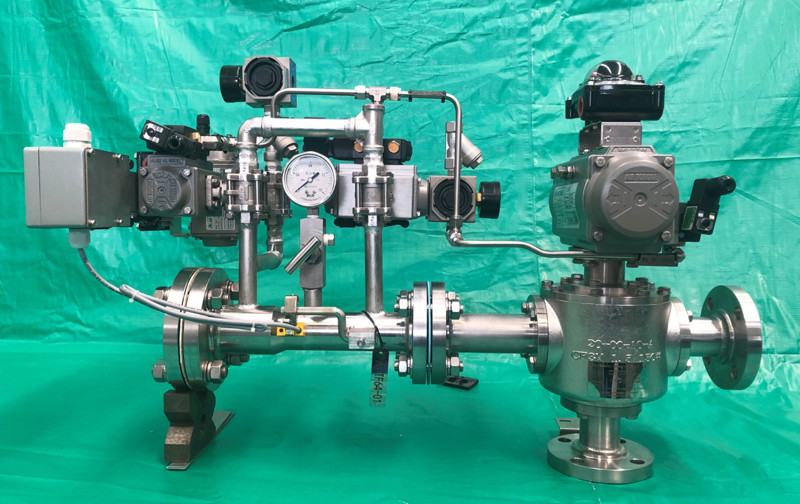

Μορφωματικά πρότυπα πίεσης Ansi 150 βαλβίδων Piggable χάλυβα σχεδίου

Σώμα Piggable χάλυβα - μορφωματικό σχέδιο - βαλβίδα BJVP Pigging

Επισκόπηση:

Οι βαλβίδες Piggable είναι όργανα με σκοπό να προσθέσουν ή να απομακρύνουν το προϊόν από μια piggable γραμμή, να κατευθύνουν τη ροή προϊόντων στο σωστό προορισμό, και να ελέγξουν την κυκλοφορία των χοίρων που καθαρός έξω η γραμμή μετά από τη μεταφορά είναι πλήρης. Οι σειρές BJVP HLDV/ILDV piggable βαλβίδων συνδυάζουν ένα piggable σώμα ανοξείδωτου με μια ειδικά σχεδιασμένη στο ίδιο επίπεδο τοποθετημένη βαλβίδα σφαιρών για να παρεμβάλουν ή να απομακρύνουν το προϊόν από η γραμμή. Τα εξαρτήματα για να ελέγξουν όπως τα πώματα χοίρων, οι ανιχνευτές χοίρων, και οι pigging πολλαπλές κολπίσκων αέρα/εξάτμισης τοποθετούνται ασφαλώς στο piggable σώμα. Το προκύπτον σχέδιο είναι μορφωματικό για να καλύψει μια ευρεία ποικιλία οι διαδικασίες χρησιμοποιώντας τα κοινά συστατικά για την ευκολία της συντήρησης.

Παράμετροι:

Χαρακτηριστικά γνωρίσματα:

• Η μεγάλου μεγέθους είσοδος άντεξε να δεχτεί τους πρησμένους χοίρους
• Τρύπες διεξόδων εισόδων ΚΑΠ για να παρέχει τη θετική απελευθέρωση της παγιδευμένης πίεσης πριν από την αφαίρεση.
• Συνδέσεις ξέβαών βαλβίδων (1/2» NPT) για να διευκολύνει μια επιλογή μεταξύ του εξαερισμού και του στραγγίγματος
• Ακέραιες φλάντζες
• Εύκολη συντήρηση καταστημάτων/τομέων.
• Τα μέρη αντικατάστασης και οι εξαρτήσεις σφραγίδων είναι εύκολα - διαθέσιμος
• Το θετικό πιάτο στάσεων επανατοποθετείται εύκολα 90 βαθμούς στο λειτουργούντα μίσχο για να προσαρμόσει την κατεύθυνση ροής.
• Ο λειτουργών μίσχος είναι εύκολα χαρακτηρισμένος για να ελέγξει τη θέση της σφαίρας
• Lugs ΚΑΠ εξασφαλίζουν ότι οι χοίροι παρεμβάλλονται πλήρως στην την κοιλότητα σφαιρών αποβάλλοντας τη δέσμευση κατά περιστροφή της βαλβίδας                                           * - άλλος τυποποιημένος διαθέσιμος κατόπιν αιτήματος.

Πλεονεκτήματα:

Υπάρχουν διάφορα πλεονεκτήματα οι βαλβίδες πέρα από τους συμβατικά κατασκευασμένους προωθητές και τους δέκτες βαρέλι-ύφους. Το ίχνος που απαιτείται για να προσαρμόσει μια pigging βαλβίδα είναι αρκετά λιγότερο από τον προωθητή βαρέλι-ύφους. Απλοϊκός σε λειτουργία δεδομένου ότι ενεργοποιείτε τώρα μια ενιαία quarter-turn βαλβίδα σφαιρών αντί των πολυάριθμων βαλβίδων που συνδέονται με το ύφος βαρελιών.

Η ασφάλεια ενισχύεται από τα έμφυτα χαρακτηριστικά γνωρίσματα και τον ενσωματωμένο πλεονασμό καθώς επίσης και το μειωμένο αριθμό βημάτων για να εκτελέσει τη pigging λειτουργία. Επίσης δεν θα είστε στη γραμμή πυρκαγιάς για μια projectile κατάσταση με το χοίρο. Η pigging βαλβίδα είναι φιλική προς το περιβάλλον εάν αερίζετε στην ατμόσφαιρα δεδομένου ότι ο όγκος των μέσων μπορεί να μειωθεί από μέχρι 91 τοις εκατό.

Η συντήρηση απλοποιείται με μια ουσιαστική μείωση του αριθμού βαλβίδων και του γενικού μεγέθους της διαμόρφωσης. Η pigging βαλβίδα Argus γίνεται αποδεκτή ευρέως από το νεώτερο, μεσάζοντα, και κυριότερους παραγωγούς πετρελαίου και φυσικού αερίου σε όλο τον κόσμο.

Εικόνες:
